Sika® CarboDur® S

Sika® CarboDur® S

Platinas a base de Polimeros Reforzados con fibras de carbono para Refuerzo Estructural como parte del Sistema Sika® CarboDur®

Las platinas Sika® CarboDur® son laminados de polímero de fibra de carbono (CFRP), diseñados para reforzar estructuras de concreto, madera, mampostería y acero. Las platinas Sika® CarboDur® se unen a la estructura como refuerzo externo adherido mediante el uso de adhesivo a base de resina epoxi Sikadur®-30. Consulte la hoja técnica del producto correspondiente para obtener información más detallada sobre el adhesivo.

  • No corrosivo.
  • Muy alta resistencia a la tracción.
  • Excelente durabilidad y resistencia a la fatiga.
  • Disponible en varios Módulos de Elasticidad.
  • Longitudes ilimitadas, sin necesidad de traslapes.
  • Bajo espesor del sistema.
  • Simple ejecución de intersecciones o cruces de platinas (emparrillados).
  • Fácil transporte (rollos).
  • Ligero, no requiere manipulación compleja ni equipo de instalación.
  • Preparación mínima de la platina, aplicable en varias capas.
  • Bordes lisos sin fibras expuestas como resultado de la producción por pultrusión.
  • Amplias pruebas y aprobaciones disponibles en muchos países del mundo.
  • Permite ser pintado sin preparación previa.
  • Resistente a los álcalis.
Puntos de Venta Asesoramiento Especializado
Hoja Técnica
Enseña todos los documentos

Uso

Los sistemas Sika® CarboDur® se utilizan para mejorar, aumentar o restituir el rendimiento y la resistencia de las estructuras para:
Mayor Capacidad de Carga:
  • Aumentar la capacidad de carga de losas, vigas y secciones de puentes.
  • Para la instalación de maquinaria más pesada en edificaciones industriales.
  • Para estabilizar estructuras con vibración.
  • Para cambios en el uso del edificaciones.
  • Incremento de cargas vivas en almacenes.
Daños a Elementos Estructurales:
  • Deterioro en el tiempo de los materiales de construcción originales.
  • Refuerzo de acero con corrosión.
  • Accidentes (impacto de vehículos, terremotos, incendios).
  Mejora de la Capacidad de Servicio y Durabilidad:
  • Reducción de la deformación y el ancho de fisuras.
  • Reducción de tensiones en el acero de refuerzo.
  • Resistencia a la fatiga mejorada.
Cambio de Sistema Estructural:
  • Eliminación de muros y/o columnas.
  • Eliminación de secciones en losa y pared para crear accesos / aberturas.
Resistencia a Posibles Eventos:
  • Mayor resistencia a terremotos, impactos o explosiones, etc.
Para Reparar Defectos de Diseño o Construcción tales como:
  • Refuerzo insuficiente / inadecuado.
  • Profundidad estructural insuficiente / inadecuada (recubrimiento insuficiente).

Ventajas

  • No corrosivo.
  • Muy alta resistencia a la tracción.
  • Excelente durabilidad y resistencia a la fatiga.
  • Disponible en varios Módulos de Elasticidad.
  • Longitudes ilimitadas, sin necesidad de traslapes.
  • Bajo espesor del sistema.
  • Simple ejecución de intersecciones o cruces de platinas (emparrillados).
  • Fácil transporte (rollos).
  • Ligero, no requiere manipulación compleja ni equipo de instalación.
  • Preparación mínima de la platina, aplicable en varias capas.
  • Bordes lisos sin fibras expuestas como resultado de la producción por pultrusión.
  • Amplias pruebas y aprobaciones disponibles en muchos países del mundo.
  • Permite ser pintado sin preparación previa.
  • Resistente a los álcalis.

Packaging

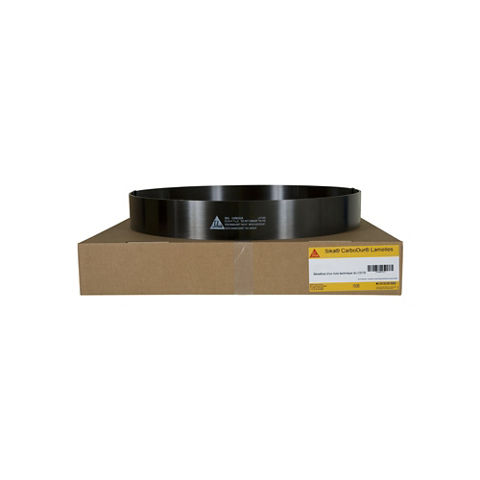

  • Lámina CarboDur® : Rollo x 100 m (Sika CarboDur S512 / Sika CarboDur S1012)
  • Lámina CarboDur® : Rollo x 250 m (Sika CarboDur S626)
  •  Sikadur® -30: Unidades pre-selladas (componentes A+B) x 5 kg

Color

Color Negro

Fibra de Carbono Reforzada con Matriz Epóxica.

Detalle de producto

Información de producto

Contenido de Fibra en Volumen

> 68 %

Vida Útil

Lámina CFRP
Indefinido

Sikadur®-30
24 meses

Condiciones de Almacenamiento

Lámina CFRP
El producto no debe de ser expuesto a la luz solar directa.


Sikadur®-30
El producto debe ser almacenado en su envase original entre +5ºC y +25ºC.

Dimensiones

Sika® CarboDur®

Tipo S - Módulo E > 165,000N/mm2  /  Resist.: Tracción > 2,800 N/mm2 - Rotura > 3,050 N/mm2  /  Elongación a la Rotura: > 1.7%

Sika® CarboDur®

Tipo S

Ancho

Espesor

Área sección transv.

512

50 mm

1.2 mm

60 mm2

514

50 mm

1.4 mm

70 mm2

614

60 mm

1.4 mm

84 mm2

62660 mm2.6 mm156 mm2
81280 mm1.2 mm96 mm2
81480 mm1.4 mm112 mm2
91490 mm1.4 mm126 mm2
1012100 mm1.2 mm120 mm2
1014100 mm1.4 mm140 mm2
1214120 mm1.4 mm168 mm2
1512150 mm1.2 mm180 mm2
1514150 mm1.4 mm210 mm2

.

Sika® CarboDur®

Tipo M - Módulo E > 210,000N/mm2  /  Resist.: Tracción > 2,400 N/mm2 - Rotura > 2,900 N/mm2  /  Elongación a la Rotura: > 1.2%

Sika® CarboDur®

Tipo M

Ancho

Espesor

Área sección transv.

614

60 mm

1.4 mm

84 mm2

91490 mm1.4 mm126 mm2
1214120 mm1.4 mm

168 mm2

.

Sika® CarboDur®

Tipo H - Módulo E > 300,000N/mm2  /  Resist.: Tracción > 1,300 N/mm2 - Rotura > 1,450 N/mm2  /  Elongación a la Rotura: > 0.45%

Sika® CarboDur®

Tipo H

Anch0

Espesor

Área sección transv.

514

50 mm

1.4 mm

70 mm2

Seleccione las dimensiones según la gama de productos Sika local.
Información del Sistema

Estructura del Sistema

La configuración del sistema descritas deben cumplirse en su totalidad y no se pueden modificar.

Adhesivo de resina - Sikadur®-30.

Refuerzo estructural Platinas de carbono - Sika® CarboDur® S.

Para obtener información detallada sobre Sikadur®-30, junto con los detalles de la aplicación, consulte la Hoja Técnica del producto Sikadur®-30.
Información técnica

Resistencia a Tracción del Laminado

Valor medio

3,100 N/mm2

5% de valor fractil

2,900 N/mm2

Valor medio

3,200 N/mm2

5 % de valor fractil

2,800 N/mm2

Valores en la dirección longitudinal de las fibras.

Seleccione normas relevantes.

Módulo de Elasticidad a Tracción del Laminado

Valor medio

170 000 N/mm2

5 % valor fractil

165 000 N/mm2

Valor medio

165 000 N/mm2

Valor medio

155 000 N/mm2

Valores en la dirección longitudinal de las fibras.

Seleccione normas relevantes

Elongación de Rotura del Laminado

Valor medio

1.80 %

Valores en la dirección longitudinal de las fibras.

Aplicación

Consumo

Consumo

Ancho de la placa Sika® CarboDur®

Consumo tipico de

Sikadur®-30*

50 mm

0.45 − 0.50 kg/m

60 mm0.60 − 0.65 kg/m
80 mm0.70 − 0.75 kg/m
90 mm0.80 − 0.85 kg/m
100 mm0.85 − 0.90 kg/m
120 mm1.00 − 1.10 kg/m

150 mm

1.20 − 1.30 kg/m

* Nota: El consumo es solo para aplicación estándar. Las superficies de sustrato ásperas o desiguales, los cruces de placas, la pérdida y el desperdicio pueden llevar a un mayor consumo de adhesivo de hasta el 20%.
Aplicación Pasos

CALIDAD DEL SUSTRATO

Platinas Sika® CarboDur® unidas externamente a la superficie del concreto
Resistencia mínima de adherencia del concreto recomendada después de la preparación de la superficie:

  • Media: 2.0 N/mm2
  • Mínimo: 1.4 N/mm2

Si la resistencia de adherencia del concreto está por debajo de los requisitos mínimos establecidos, hay soluciones alternativas disponibles de Sika:

  • CarboDur® aplicado en ranuras como refuerzo cerca de la superficie (NSM).
  • SikaWrap®, consulte la hoja técnica del producto para los tejidos SikaWrap®

El concreto generalmente debe tener más de 28 días (dependiendo de las condiciones de curado y del tipo de concreto, etc.)


Sika® CarboDur® unido externamente a otros sustratos
Para la aplicación de las platinas CarboDur® a todos los demás sustratos (ladrillo, piedra, acero, madera, etc.), póngase en contacto con el técnico de Sika. Servicio de asesoramiento detallado.

PREPARACIÓN DEL SUSTRATO

El concreto debe limpiarse y prepararse para lograr una superficie con textura abierta y libre de contaminantes.

Verificar las tensiones para el concreto y acero.

- Concreto
El concreto debe estar limpio, libre de grasa y aceite, seco, sin partículas libres. La edad del concreto dependiendo de las condiciones de clima debe ser por lo menos de 4 a 6 semanas (% de humedad).

Preparación: Arenado, escobillado o escarificado.


- Madera
La superficie debe encontrarse limpia, libre de grasa o aceite, sin partículas sueltas.
Preparación: Arenado, escobillado o escarificado.


La superficie debe ser pareja. Las marcas de trabajo o ranurados no deben ser de más de 0.5 mm.
Después de limpiar, eliminar el polvo de la superficie empleando una aspiradora industrial.
Verificar el substrato con un nivel de metal. La tolerancia es de 10 mm para dos metros de longitud, o de 2.5 mm para 50 cm de longitud, respectivamente.

Si la superficie del concreto presenta burbujas, rellénelas con el mortero epóxico de reparación Sikadur®-31 Hi Mod-GEL. El adhesivo Sikadur®-30 se debe emplear como capa de contacto para asegurar una buena adhesión al substrato de concreto.
